在高温状态下工作时，二硅化钼电热元件里面的硅会缓慢氧化，生成二氧化硅和二氧化碳，即老化。一般情况下二氧化硅会在棒表面形成一层保护膜防止氧气的进一步进入，防止氧老化速度加快。不论是哪种形状的二硅化钼发热元件，它们在高温氧化性气氛下使用时表面都会生成一层光亮致密的石英玻璃膜，以保护硅钼棒内层不再氧化。然而，当元件表面温度大于1700摄氏度时（1800型硅钼棒除外），石英玻璃膜会熔融，汇聚成滴，进而失去保护作用。二硅化钼电热元件不适合在400-700℃范围内长时间使用，否则会因低温强烈的氧化作用而粉化。

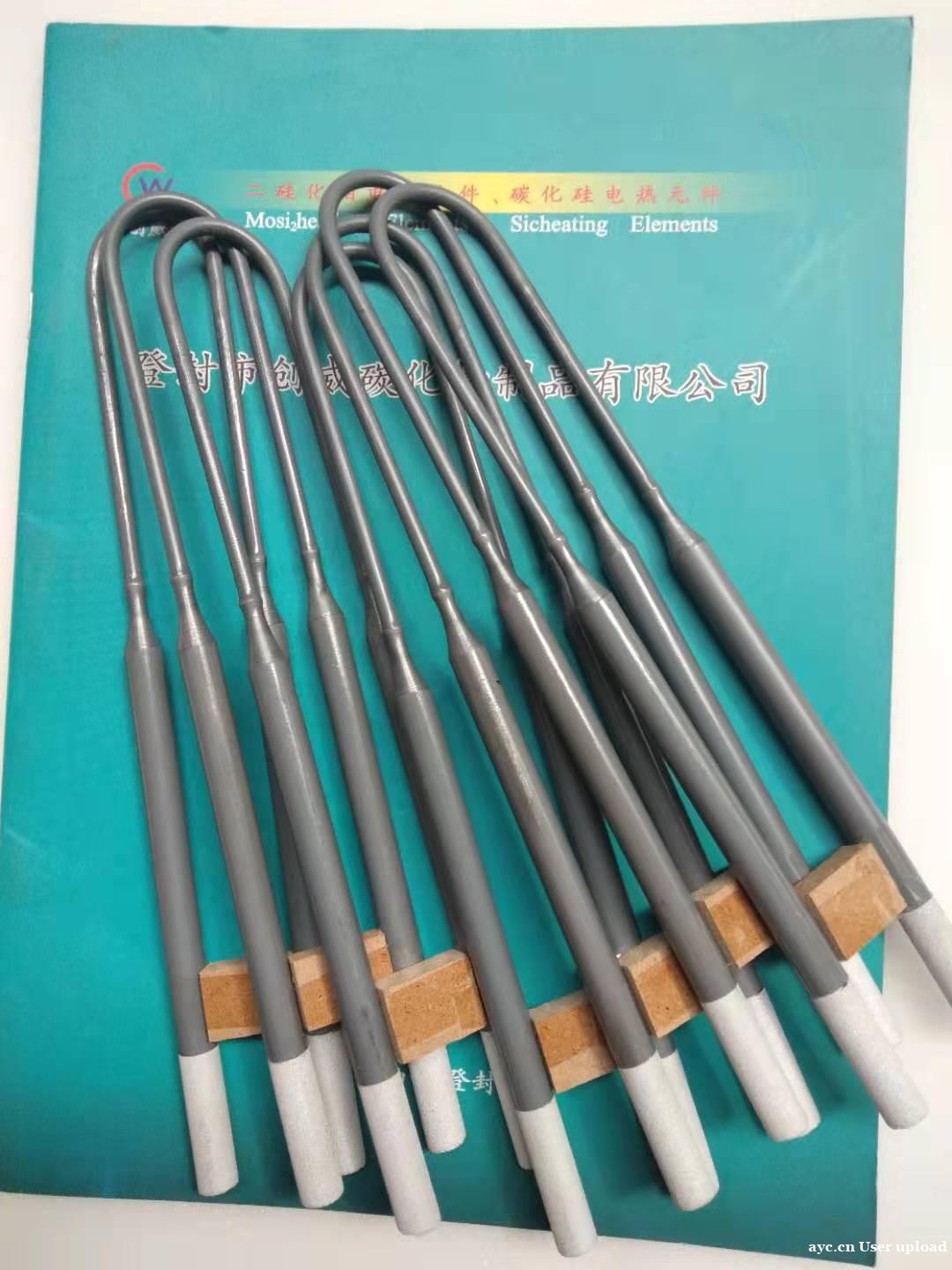

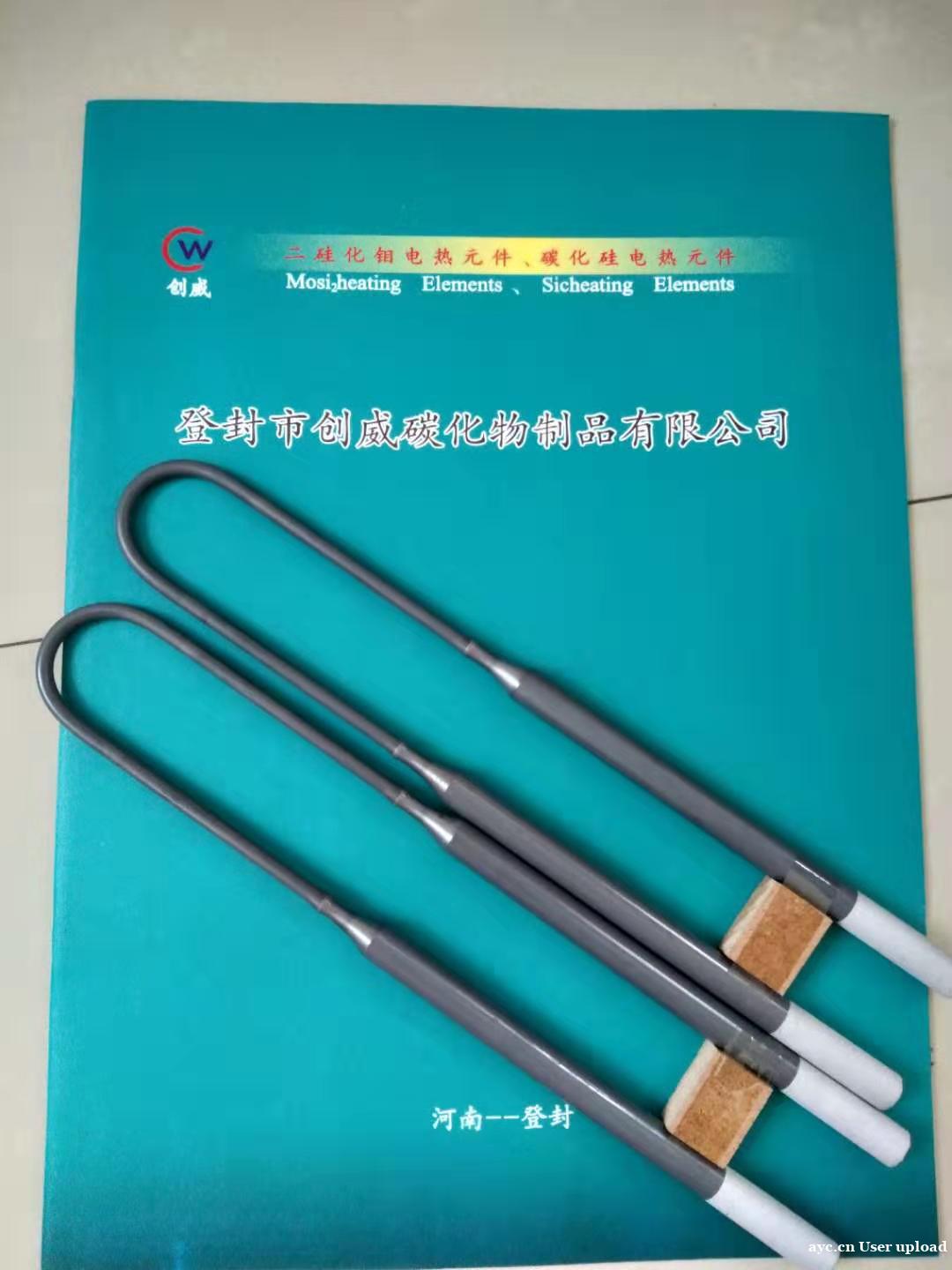

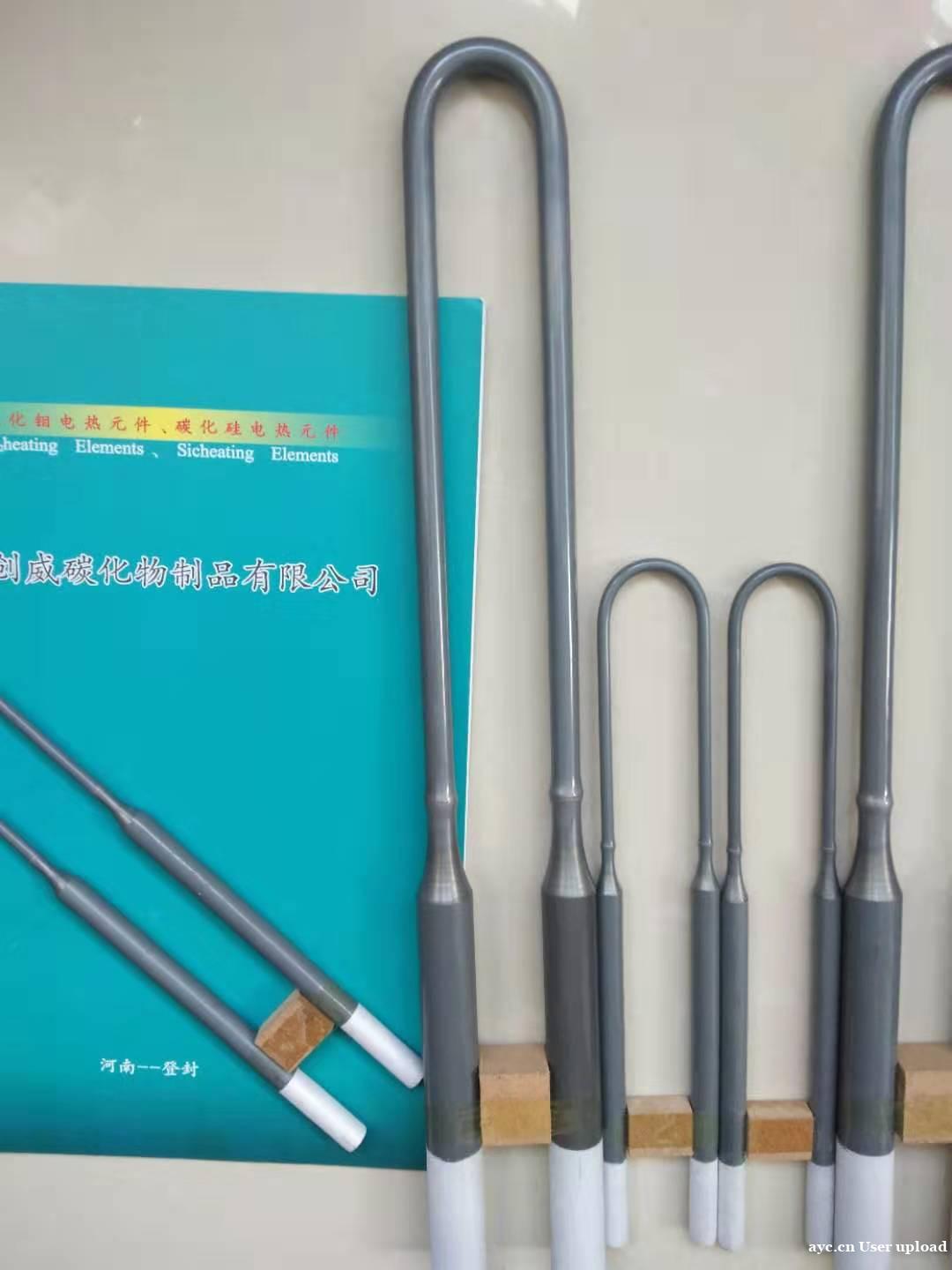

二硅化钼电热元件的使用温度一般为500-1800℃。规格不同的电热元件的使用温度相同。同一种电热元件，在不同气氛下使用温度也不相同，比如在空气下，1700型元件的使用温度为1700℃，1800型元件为1800℃；在氮气下，1700型元件为1600℃，1800型元件为1700℃；在氢气下，1700型与1800型元件均为1100-1450℃；在氩气合氨气下，1700型二硅化钼电热元件的高使用温度1600度，1800型为1700度。根据形状的不同，常用的二硅化钼电热元件为U型，W型，直型，U型直角这几种，除了这四种规格外，其它形状的二硅化钼电热元件统称为异形二硅化钼电热元件。
