如何在PCB设计中开窗?
  • 如何在PCB设计中开窗?
  • 地址:广州周边 116.22.181.* 广东省广州市电信
      • 该信息已过期,联系方式已被隐藏!
  • 信息详情
什么是PCB开窗?一般来说,PCB上的导线都被油覆盖,以防止短路和损坏设备,开窗就是渠道导线上的油漆岑,让导线裸露方便上锡,即没有用防焊油墨隔开,以达到“露铜”目的。

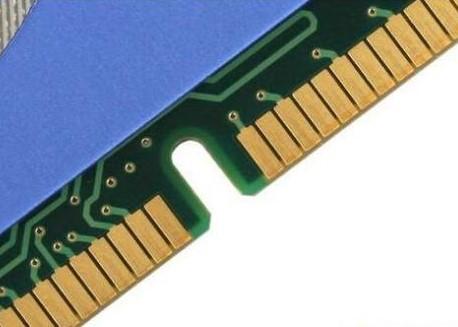

最常见的PCB开窗见于金手指。什么是金手指?金手指是指PCB与其他设备相连接的电连接插脚,用于产品上“插拔”使用,因此在其铜箔镀镍层上镀上薄薄的一层金,“bonding finger”,中文则直译为“金手指”。日常中最常见的“金手指”就是电脑内存条,拆过电脑的人都知道内存条有边金手指,上面的金手指就是开窗,即插即用。

在一般PCB设计中,金手指都是以“开窗”制作,即其pad之间不上防焊(绿漆),以避免长期插拔而导致防焊脱落,影响产品本身的质量。此外,开窗还可在后期烫锡时可以增加铜箔厚度,以方便过大电流,这在电源板和电机控制板中较为常见。

如何在PCB设计中开窗?

在PCB设计中,可以在TOP/BOTTOM SOLDER层(顶层/底层阻焊绿油层)上可在本层对焊盘、过孔及本层非电气走线处设置阻焊绿油开窗。具体这样做:

1. 焊盘在PCB设计中默认会开窗(OVERRIDE:0.1016mm),即焊盘露铜箔,外扩0.1016mm,并且在波峰焊过程中施加了焊锡。建议不要进行任何设计更改以确保可焊接性;

2. 过孔在PCB设计中默认会开窗(OVERRIDE:0.1016mm),即过孔露铜箔,外扩0.1016mm,波峰焊锡。如果设计是为了防止将SOLDER粘贴在SOLDER MASK上,则必须选中SOLDER MASK的PENTING选项以关闭SOLDER MASK。

3. 另外,在该层中也可以单独进行非电气布线,以便可以堵塞绿色油,从而相应地开窗。如果在焊接过程在铜箔线上添加锡,则用于增强导线过电流的能力。如果使用非铜箔线,通常用于徽标和特殊字符丝网印刷,则可以省略以产生字符丝网层。
