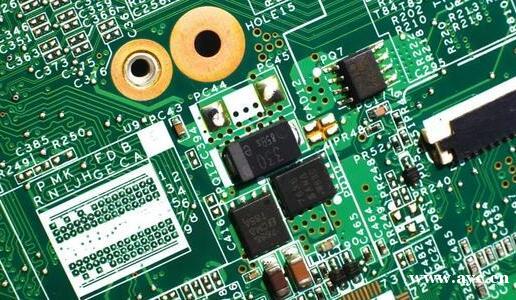

布线是在合理布局的基础上实现HDI线路板设计的总体要求,但无论HDI线路板的布线要求怎样,都需要采用手动和自动布线方式相结合完成HDI线路板的布线。
HDI线路板的布线设计注意事项
① 布线的走向
电路布线最好按照信号的流向采用全直线,需要转折时可用45°折线或圆弧曲线来完成,减少高频信号对外的发射和相互间的耦合。根据电路的工作频率,合理选择信号线的布线长度,减少分布参数和降低信号的损耗。制作双面板时,相邻两个层面上布线应避免相互平行,减少相互感染和寄生耦合。
另外,高频信号线的布线应尽可能短,并与低频信号线尽可能分开,必要时采取屏蔽措施。同一层面上应避免平衡走线,无法避免使可在两平行线之间引入一条接地铜箔,构成隔离线。
在数字电路中,对于差分信号线应成对走线,尽量使它们长短相差不大、平行、靠近。
② 布线形式
HDI线路板的布线过程中,走线的最小宽度由导线与绝缘层基板之间的粘附强度及流过导线的电流强度所决定。除一些比较特殊的走线外,同一层面上的其他布线宽度应尽可能一致。在高频电路中布线的间距将影响分布内容和电感的大小,从而影响信号的损耗、电路的稳定性以及引起信号的干扰等。布线最小间距应大于或等于0.5mm,只要允许HDI线路板布线最好采用比较宽呃先,减少因导线间距影响信号的传输时间及波形的质量。
印刷导线与HDI线路板的边缘应留有一定的距离,以便安装和进行机械加工,提高绝缘性能。布线中遇到只有绕大圈才能连接的线路时,要利用飞线。如果HDI线路板放置磁敏元件,应保证布线拐角与其有一定距离。同一层面上的布线尽量出现交叉情况。当高频电路工作频率较高时,需考虑布线的阻抗匹配及天线效应问题。
③ 电源线与地线的布线要求
根据不同工作电流大小,尽量加大电源线的宽度。高频HDI线路板应尽量采用大面积地线并布局在PCB边缘,同时采用就近接地或多点接地的方式,接地线短而粗,以尽量减少地阻抗,其允许电流要求能够达到3倍于工作电流的标准。
